GDF(GZF)系列管道式離心風機

一、概述

1.1. GDF型離心式管道風機，葉輪為前傾式多翼離心葉輪，單面吸風,風機設計成水平進出，方形進出風口可直接與風管聯接。風機電機為空調專用電機，整機具有噪聲低，運轉平穩，使用壽命長等特點。

1.2. 風機按直徑分為140-500mm十六種規格。系列風量為130-7280m/h，全壓為45~810Pa。

1.3. 為適應不同場所噪聲的要求，分為：

普通型：其全部材料為鍍鋅鋼板通過咬接成形；

消聲型：其風機部分為鍍鋅鋼板通過咬接成形，箱體箱板為彩涂板內加消聲材料，框架為鋁合金型材，進出風口設有過濾網。

二、工作條件

工作溫度:- 20~ + 40℃；

濕度：小于90%；

介質條件：空氣(含塵量不超過100mg/m)；

工作電源：三相380V/50Hz；

單相220V/50Hz(部分型號)。

三、應用

風機廣泛應用于賓館、飯店、會議室、辦公樓、公共廁所、商場等通風換氣之用。

四、配置

4.1.標準配置

●葉輪；     ●專用電機；     ●機殼(蝸殼、集流器、電機支架)；     ●過濾網(僅消聲型)；     ● 箱體(僅消聲型)；

4.2.備選件及附件(訂貨時說明是否購買)

※減振設備；     ※控制箱；     ※消聲器；     ※對接法蘭；     ※過濾網。

五、加工工藝

5.1. 風機葉輪、機殼全為優質鍍鋅鋼板，全部模具生產，經咬接成形。葉輪經靜、動平衡校正，平衡精度不大于G5.6級。

5.2. 消聲型風機箱板經數控折彎?rùn)C(jī)折邊成形，以自攻螺栓與鋁合金型材連接而成。

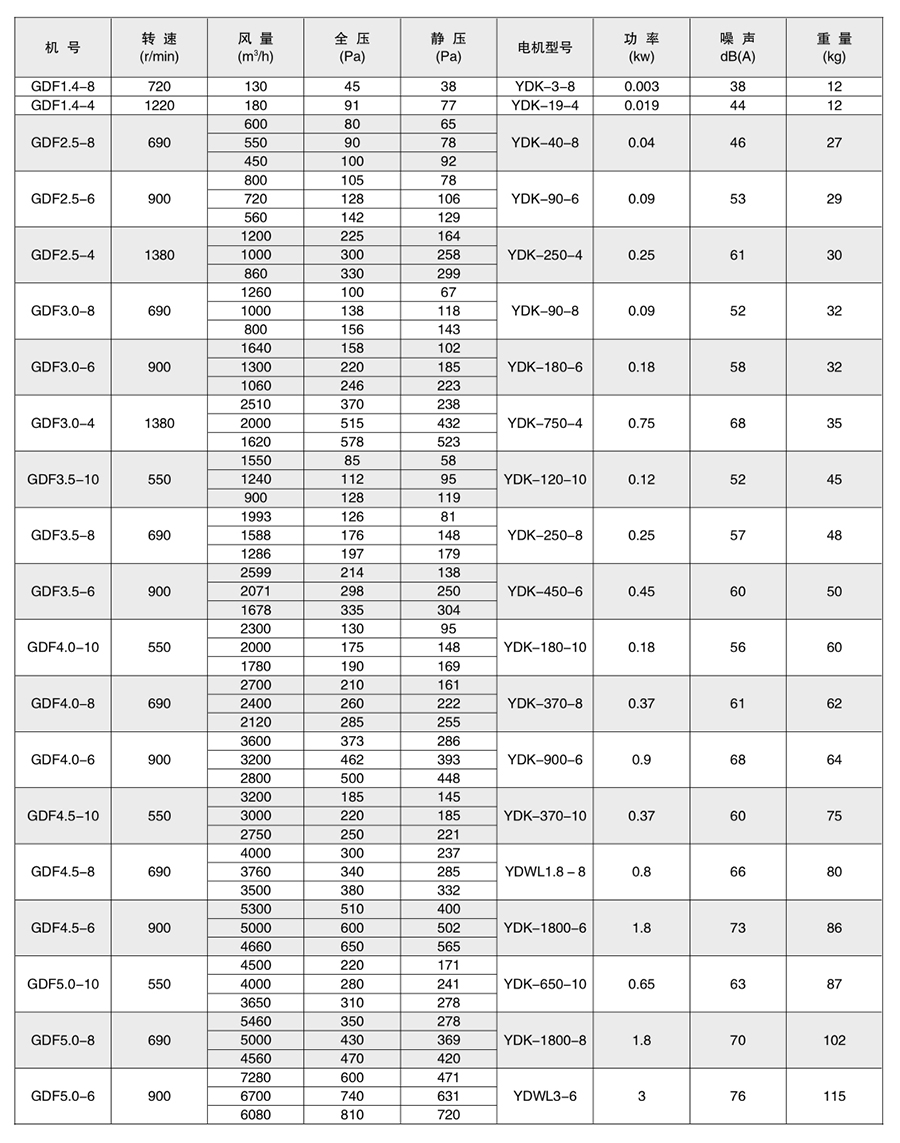

六、性能參數表

七、外形及安裝尺寸

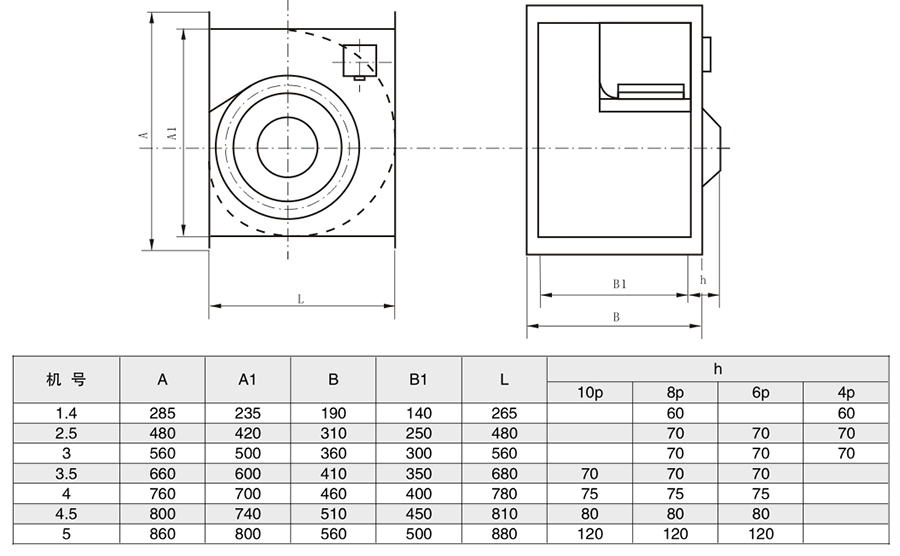

7.1. GDF風機外形及安裝尺寸(普通型)

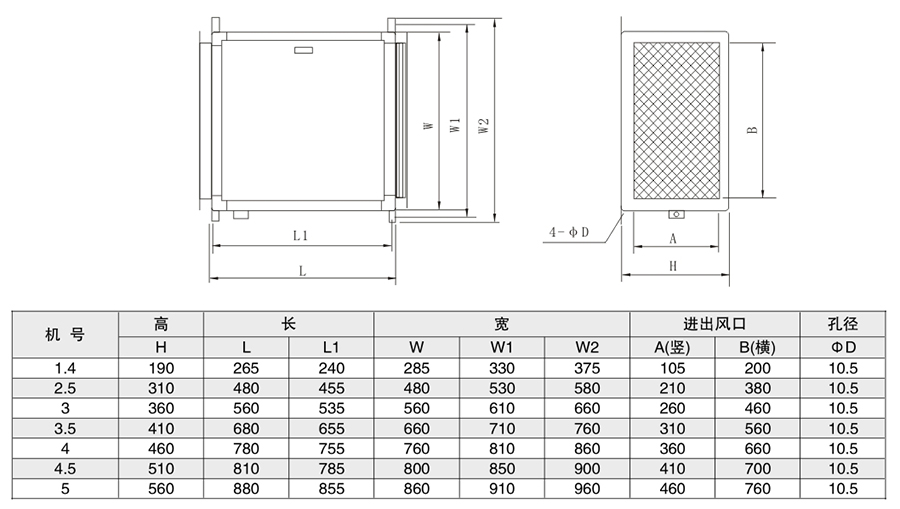

7.2. GDF風機外形及安裝尺寸(消聲型)
