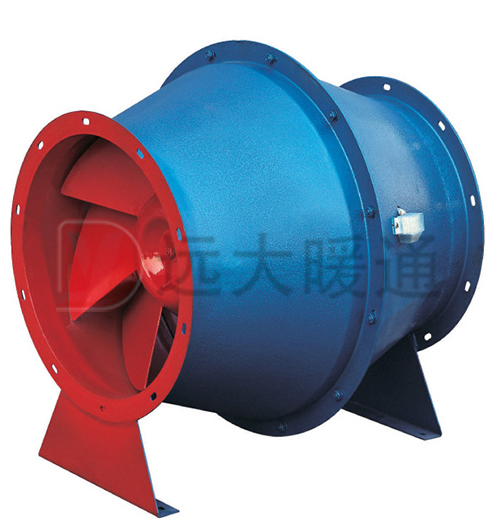

GXF系列斜流風機

一、概述

1.1. GXF型斜流風機，其葉輪輪轂為錐形，輪轂進口直徑相對較小，使子午面上的氣流加速，避免了葉輪輪轂與后導葉輪轂有較大凸臺所造成的氣流分離，從而使風機可獲得高效率和低噪聲。由于風機流道中的氣流軸向速度增大,促使靜壓梯度減小，避免了氣流脫離，得到了較高的壓力系數。

1.2. 風機按機號分為300~1400mm十六種規格，系列風量為1500~90000m2/h，全壓為95~1500Pa。GXF型斜流風機經不斷的改進和開發，現按類型分可分類A、B、C、D、E、F六種類型,參數范圍廣泛、選型方便,以適應不同工況的要求。風機可做成雙速電機，電機采用雙速電機，實現兩檔調速，可滿足用戶對不同工況點性能調節的需要，也可配用變頻電機和變頻控制器，實現無級調速,建議調節頻率鎖定在25Hz ~50Hz。

1.3. 為適應防爆環境需要，風機可做成防爆風機，防爆等級為EXdIIBT4。

1.4. 為適應不同場所噪聲的要求，風機均可配不同長度的消聲器，也可將風機做成包覆式。

二、工作條件

工作溫度： -20~+40℃；

濕度：< 90% ；

介質條件：空氣(含塵量不超過100mg/m)；

工作電源：三相、380V/50Hz。

三、應用

風機可廣泛應用于廠礦企業、賓館、飯店、博物館、體育館等通風換氣場所，最適用于管道加壓、送風和排風及高層建筑、一般建筑的通風換氣之用。

四、配置

4.1.標準配置

●葉輪；     ●機殼；     ●電機；     ●底腳。

4.2.備選件及附件(訂貨時注明是否購買)

※減振設備；     ※控制箱；     ※網罩；     ※對接法蘭。

五、加工工業

5.1. 風機葉輪為鋼制，輪轂液壓拉伸成型，葉片沖壓后液壓成形，葉片與輪轂焊接裝配成形。葉輪經靜、動平衡校正，平衡精度不大于G5.6級。

5.2. 外筒法蘭為采用整體翻邊旋壓而成。

六、GXF型斜流風機性能參數表

6.1. GXF-A型斜流風機性能參數表

6.2. GXF-B型斜流風機性能參數表

七、GXF型斜流風機外形及安裝尺寸

八、GXF-S型雙速斜流風機外形及安裝尺寸

九、GXF-BX消聲型斜流風機

GXF-BX消音型斜流風機分為兩種：GXF-BXI型風機外殼不帶消聲器，GXF-BX2型風機外殼,進、出風口均帶消聲器。風機外殼帶消聲器可消音3-5分貝；進、出風口各帶500mm消聲器，可消音3-8分貝；進、出風口各帶750mm消聲器，可消音5-11分貝；進、出風口各帶1000mm消聲器，可消音8-14分貝：進、出風口各帶2000mm消聲器，可消音11-17分貝。消聲器長度有500mm、750mm、1000mm、2000mm，用戶可根據需要自定長度。
