誘導風機

一、概述

1.1. YDF型誘導風機主要用于無風管條件下，將多臺誘導風機按一定間離和方向依次排列，以少量高速噴流氣體帶動誘導周圍靜止的空氣，達到高效經濟的通風換氣效果。也可單獨布置在通風死角區，通過誘導風機高速噴流達到稀釋度氣作用。

1.2. YDF型誘導風機根據用戶不同的需要可分為兩種：A型：管道式誘導風機，由高壓風機、小口徑螺旋風管和噴嘴組成；B型：自帶噴嘴小型誘導風機，自帶撓性風管、噴嘴?？捎啥嗯_(tái)誘導風機組成一個誘導系統。

1.3. 根據用戶需要可配污染物濃度感應裝置和控制器，實現自動控制(智能型誘導風機)。

二、系統特點

●通風系統設計簡單、靈活，容易修改，出錯率低。

●不需要風管系統，節省空間、安裝方便靈活、維護成本低。

●采用撓性噴嘴可萬向調節，射流方向可隨意調整，靈活性強。

●安裝位置可有針對性，不會有死角，提高換氣效率和空氣質量。

三、工作條件

工作溫度：- 20 ~ +40℃；

濕度：小于90%；

介質條件：空氣(含塵量不超過100mg/m³)；

工作電源：A型：三相、380V/50Hz；

                B型：?jiǎn)蜗唷?20V/50Hz。

四、應用

風機可廣泛應用于地下車庫、停車場、超市商場、倉庫等通風換氣。

五、配置

5.1.標準配置

     ●葉輪；     ●電機；     ●機殼(蝸殼、集流器電機支架)；     ●撓性風管；

     ●箱體(僅消聲型)；     ●污染物感應裝置及控制器(智能型)；     ●噴嘴。

5.2.備選件及附件(訂貨時注明是否購買)

     ※減振設備；     ※控制箱；     ※ 安裝吊架。

六、加工工藝

6.1. 風機葉輪、機殼全為優質鍍鋅鋼板，全部模具生產，經拼咬接成形。葉輪經靜動平衡校正，平衡精度不大于G5.6級。

6.2. 消聲型誘導風機箱板為數控折彎?rùn)C(jī)折邊成形，內襯消聲材料，與鋁合金型材用自攻螺栓連接裝配成形。

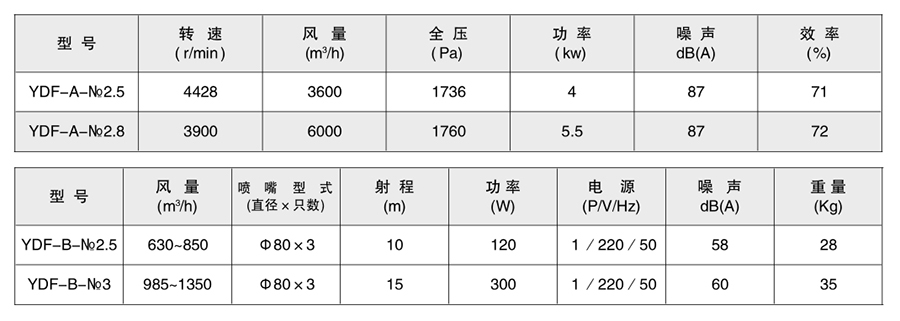

七、性能參數表

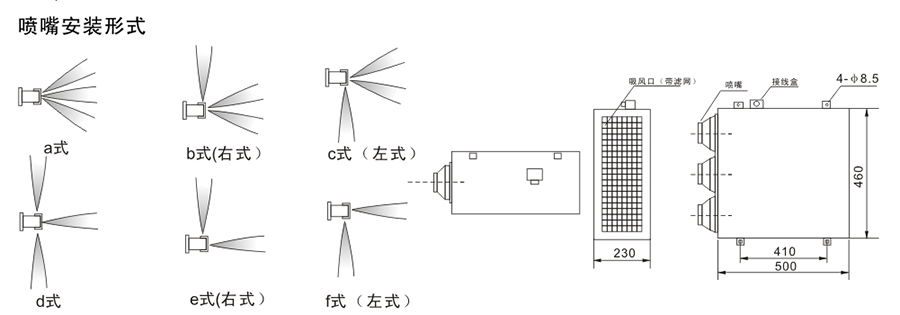

八、外形尺寸及噴嘴安裝形式

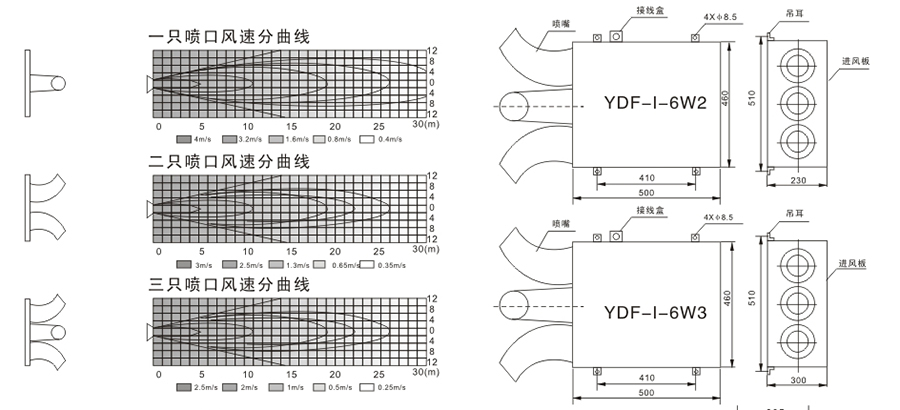

(1)YDF立體誘導風機示意圖(萬向球形噴嘴)

球形噴口立式誘導風機由離心式通風機、消聲機箱、三個萬向球形噴嘴組成，回轉角度<60°，噴口中75x3；主要特點：噴口位置增加8個，可任意調整噴口，適應不同的設計和現場實際需要，機組小型化，風機效率提高。

(2) YDF-B臥式誘導風機示意圖(萬向球形噴嘴)

球形噴口臥式誘導風機由離心式通風機、消聲機箱、三個萬向球形噴嘴組成。回轉角度< 60°，噴口φ75x3。主要特點：調節靈話方便回轉角大，適用在多種環境安裝，外形美觀大方。

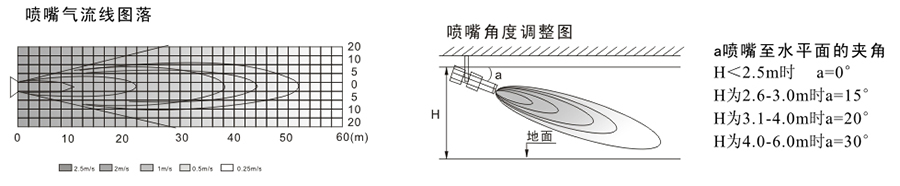

(3) YDF-B誘導風機示意圖(導管式噴嘴)

導管臥式誘導風機由離心式通風機、消聲機箱、三種以下導管組成。回轉角度<45°，導管長=400mm，φ80x3， φ100x2， φ140x1。 主要特點：氣流導向準確，噴射間距遠，接力傳遞卷吸量

(4) YDF-C誘導風機

可配用萬向球形噴嘴或?qū)Ч苁絿娮欤庑斡乙?jiàn)圖。

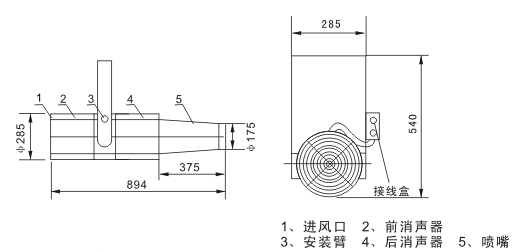

(5) YDF-C誘導風機示意圖

無箱軸流誘導風機由軸流風機、消聲器、噴嘴、固定架組成，回轉角度<60°，噴口φ 175。主要特點：產品類似隧道射流風機，射程更加長遠，適應高大型場所，安裝方便。

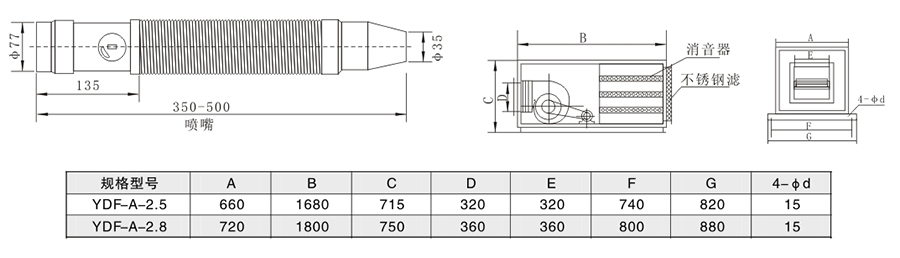

(6)YDF-A系列管道式誘導風機外形尺寸

YDF-A系列管道式誘導風機箱有模具成形框架、離心風機、嵌入式消聲靜壓箱組成，回轉角度<45度，噴嘴φ36。離心風機采用低風量大壓力，全壓≥1750Pa，風管采用螺旋有壓圓管，配裝小直徑的噴口以超高速的氣流傳遞卷吸量大，噴口自帶風量調節閥更能適應各種環境的使用。

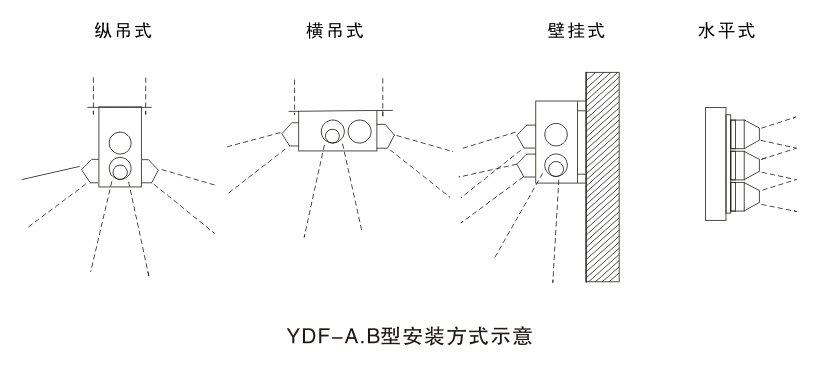

九、臥、立式安裝示意圖

誘導風機組是整個送排風系統的一個重量的中間通風銜接環口，進風口、排風口位置，誘導風機的安裝位置十分重要，直接關系到能否形成合理的氣流。理想的布局是讓送排風機在空間上形成主氣流，通過誘導風機的誘導送風，來完成整個空間的送排風。

十、誘導風機數量的計算

所需誘導風機的臺數，在考慮通風方式(機械送排風，自然進風機械排風)，有無隔墻，空間形狀的前提下，按每臺誘導風機所要承擔的面積計算，可參照下表確定。

十一、可應用場合簡介

1、通風換氣效果比較

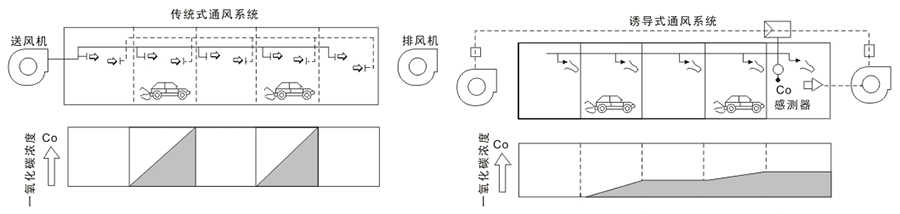

下圖為傳統式風管系統與誘導通風系統在CO濃度上的比較：

深色區域顯示各不同點的一氧化碳濃度，傳統的風管通風系統在車子經過的區域，由于僅為局部換氣，CO濃度明顯教高，而誘導通風系統，因是全風量換氣，平均CO濃度明顯較低，且最高的CO濃度出現在近排風設備處，若加裝CO感測器，因氣流分布均勻，探測效果好，可控制風機的運轉狀態，以節省電力費用。

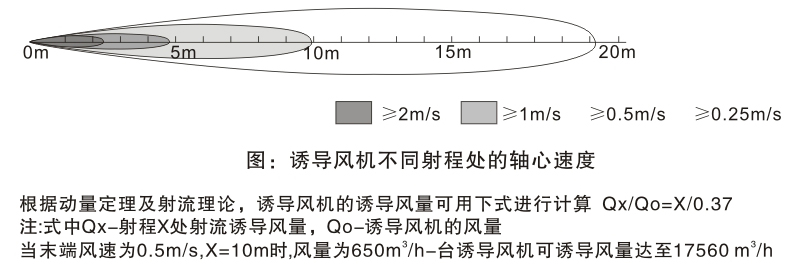

2、誘導風機的誘導風量

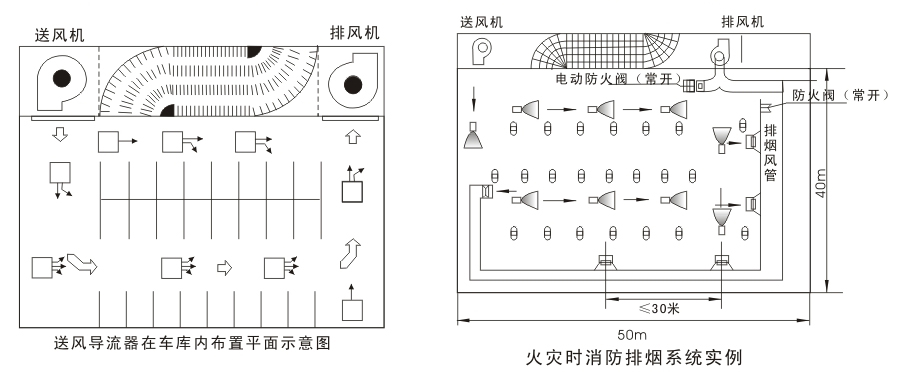

3、應用場合示圖

對地下停車場,可有效地排除汽車排放的一氧化碳及其它污染氣體，節省層高空間，方便其它管道布置，通風換氣的效果比傳統的風管通風系統更佳。

體育場館、室內游戲池、展覽中心等高大空間的建筑物，冬季時的熱空氣下送是個難題，通過使用誘導風機，可有效地解決。上部熱空氣的下送問題，提高底部溫度，節省能源，夏季使空調氣流組織理想，消除死角，使各部位都能保持舒適的溫度。

對于車間、倉庫、超市可在通道上方安裝誘導風機，有效地組織氣流的流動，不形成死角，并且可以隨著布局的調整，方便地調整誘導風機的布置位置。

注意消防通風時，1、排煙風機的選用，宜和平時排風機組結合，機房合用。2、排煙風管可按“排煙口距防煙分區內最遠點的水平距離不超過30m”的原則布置，風管管徑可按規范規定的風速來確定。
